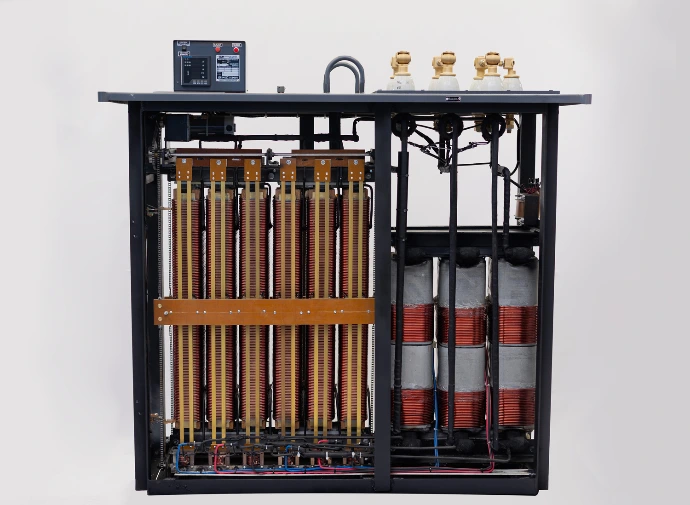

Componentes Principales de un Variac
Un variac industrial está compuesto por varios elementos que permiten realizar el ajuste de voltaje. Los principales componentes son:
Componente | Descripción |
Devanado del autotransformador | Es el bobinado eléctrico principal del equipo. Sobre este devanado se realiza el ajuste de voltaje. |
Escobilla o cursor móvil | Es el elemento que se desplaza sobre el devanado del transformador y selecciona el punto de contacto eléctrico. Este movimiento permite sumar o restar espiras del bobinado para modificar el voltaje de salida. |
Sistema de accionamiento | El desplazamiento del cursor puede realizarse mediante:
|
Sistema de control | En aplicaciones industriales el ajuste del variac puede integrarse con sistemas de control externos que permiten modificar el voltaje según las necesidades del proceso. |
Cómo se Ajusta el Voltaje en un Variac
El ajuste de voltaje se realiza desplazando el cursor sobre el devanado del transformador. A medida que el contacto se mueve, el sistema cambia el punto del devanado donde se toma la salida eléctrica.
Este cambio modifica la relación de espiras activas y produce una variación gradual en el voltaje de salida.
Gracias a este mecanismo, el variac permite ajustar la tensión de manera continua dentro del rango de operación del equipo. Este principio de funcionamiento permite realizar ajustes de voltaje muy precisos.
Control Manual y Control Automático
El ajuste del variac puede realizarse mediante distintos métodos de control.
Control | Descripción |
Control manual | En aplicaciones simples, el operador ajusta el voltaje mediante una botonera o control mecánico instalado en el equipo. |
Control motorizado | En sistemas industriales, el desplazamiento del cursor puede realizarse mediante un motor eléctrico que permite ajustar el voltaje de forma remota. |
Control mediante sistemas PLC | En aplicaciones industriales avanzadas, el variac puede integrarse con sistemas de control como PLC o controladores industriales. En estos casos, el sistema recibe señales digitales o analógicas que permiten modificar el voltaje automáticamente según las necesidades del proceso. |
Por Qué un Variac No Genera Distorsión Armónica
Una de las ventajas de los variacs es que no generan distorsión armónica significativa en la señal eléctrica.
Esto se debe a que el ajuste de voltaje se realiza mediante un principio electromecánico basado en el autotransformador, y no mediante dispositivos electrónicos de conmutación.
Gracias a este diseño, el voltaje de salida mantiene una forma de onda sinusoidal estable.
Esta característica es especialmente importante en pruebas eléctricas y aplicaciones donde se requiere una señal limpia.
Diferencia entre Variac y Otros Reguladores de Voltaje
Aunque ambos equipos permiten modificar el voltaje, existen diferencias importantes entre un variac y otros dispositivos de regulación eléctrica.
Característica | Variac | Regulador Electrónico |
Principio | Autotransformador | Electrónica de potencia |
Ajuste de voltaje | Continuo | Escalonado o controlado |
Distorsión armónica | Muy baja | Puede existir |
Aplicación | Pruebas y control de voltaje | Regulación automática |
Aplicaciones donde se Utilizan Variacs
Los variacs se utilizan en diferentes aplicaciones técnicas donde es necesario controlar el voltaje de forma precisa.
Entre las aplicaciones más comunes se encuentran:
- pruebas de equipos eléctricos
- certificaciones eléctricas
- investigación científica
- pruebas de motores eléctricos
- calibración de equipos
