Cómo Funciona un Supresor de Transientes Bifásico
Los supresores industriales utilizan varistores de óxido metálico (MOV) para reaccionar rápidamente ante sobretensiones.
Características principales:
- tiempo de respuesta menor a 20 nanosegundos
- protección multietapa
- instalación en paralelo al circuito protegido
Modos de protección comunes:
- Fase – Fase
- Fase – Tierra
- Fase – Neutro (cuando existe neutro en el sistema)
Cuando el voltaje excede el nivel seguro, el MOV conduce y desvía el transiente hacia tierra, protegiendo los equipos eléctricos.
Para entender el funcionamiento general:
Dónde se Utilizan los Supresores Bifásicos
Los supresores bifásicos se utilizan en instalaciones donde el sistema eléctrico opera a 220V entre dos fases.
Aplicaciones comunes incluyen:
- sistemas de aire acondicionado
- bombas eléctricas
- maquinaria ligera
- sistemas de iluminación comercial
- equipos industriales pequeños
Protección de Tableros Eléctricos
Un supresor instalado en el tablero eléctrico ayuda a proteger todos los equipos conectados al sistema bifásico.
Esto reduce el riesgo de:
- daños en equipos
- paros inesperados
- fallas en sistemas electrónicos
Más información:
Capacidad de Protección (kA)
Los supresores se clasifican según su capacidad de descarga de corriente, medida en kiloamperes (kA).
Capacidades típicas:
- 50 kA
- 100 kA
- 200 kA
La selección adecuada depende de:
- nivel de exposición a descargas
- ubicación del equipo en el sistema eléctrico
- criticidad de los equipos protegidos
Instalación de un Supresor Bifásico
Los supresores bifásicos se instalan en paralelo al sistema eléctrico, normalmente dentro del tablero principal o cerca del punto de entrada de energía.
Recomendaciones importantes:
- utilizar conductores cortos
- asegurar buenas conexiones
- contar con un sistema de tierra eficiente
La resistencia del sistema de tierra idealmente debe ser menor a 10 ohms.
Guía completa:

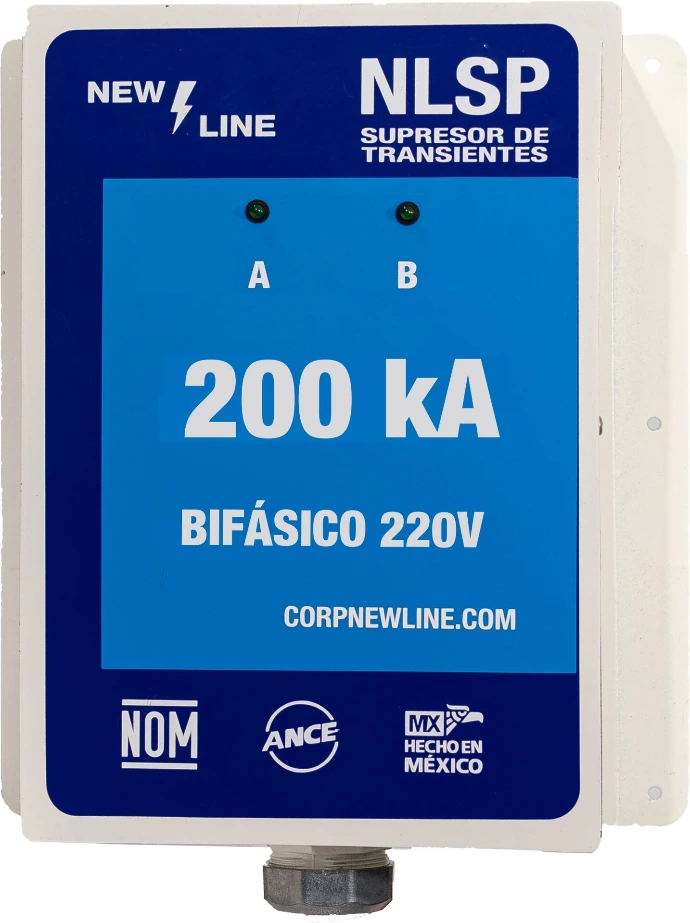

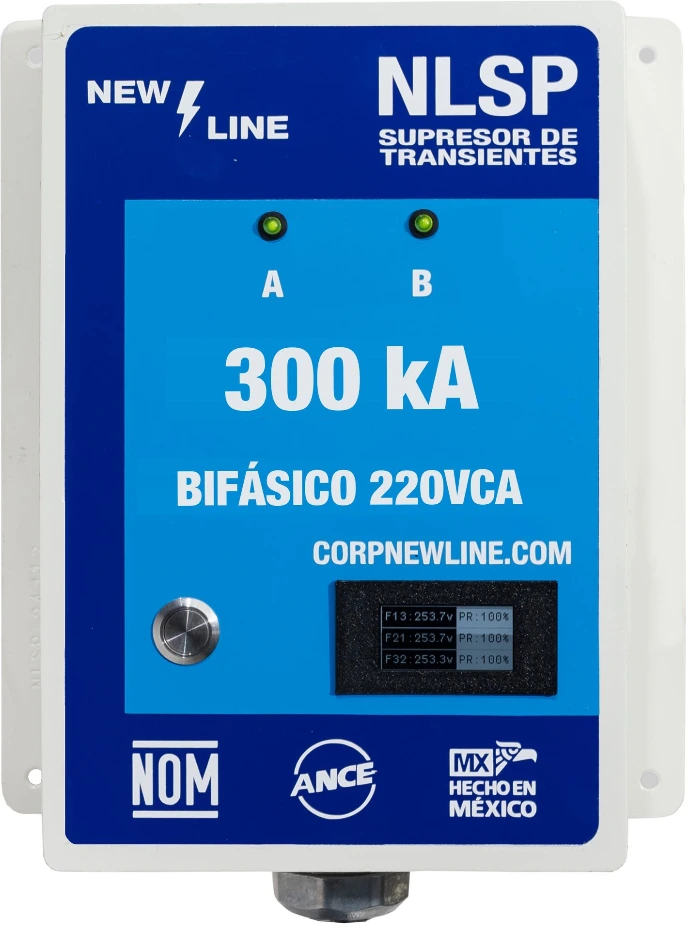

Supresores Bifásicos para Aplicaciones Industriales
Los supresores diseñados para aplicaciones industriales suelen incluir:
- gabinete metálico NEMA o IP
- alta capacidad de descarga
- protección multietapa
- tecnología MOV de respuesta ultrarrápida
Para conocer todos los tipos de supresores:
