Supresores de Picos y Transientes Industriales
Los supresores de picos o supresores de transientes son dispositivos diseñados para proteger instalaciones eléctricas contra sobretensiones instantáneas causadas por descargas atmosféricas, conmutaciones eléctricas o perturbaciones en la red.
En ambientes industriales y comerciales, estos eventos pueden provocar fallas en tarjetas electrónicas, variadores de frecuencia, motores, PLCs y sistemas de control. Un supresor de picos desvía la energía transitoria hacia tierra física antes de que alcance los equipos críticos.
NEW LINE fabrica supresores industriales de 50kA a 600kA para sistemas eléctricos:
- Monofásicos
- Bifásicos
- Trifásicos
Diseñados para proteger maquinaria, tableros eléctricos, centros de carga y líneas de producción.
Qué es un Supresor de Picos
Un supresor de picos (también llamado supresor de transientes o SPD) es un dispositivo de protección que limita las sobretensiones transitorias desviando el exceso de energía hacia el sistema de tierra física. Estas sobretensiones pueden durar microsegundos o nanosegundos, pero tienen suficiente energía para provocar daños en equipos eléctricos y electrónicos. Entre los problemas más comunes causados por transientes eléctricos se encuentran:
- Daño en tarjetas electrónicas
- Fallas en variadores de frecuencia
- Destrucción de pistas en PCB
- Pérdida o corrupción de datos
- Fallas en circuitos de control
En entornos industriales, incluso un solo evento de sobretensión puede detener una línea completa de producción.
Cómo Funciona un Supresor de Transientes
Los supresores industriales utilizan tecnologías de supresión como MOV (Metal Oxide Varistor) que reaccionan en nanosegundos ante un aumento abrupto de voltaje. El principio de operación es el siguiente:
- El sistema eléctrico opera normalmente.
- Ocurre un pico o transiente de voltaje.
- El supresor detecta el incremento.
- El dispositivo conduce la energía hacia tierra física.
- El voltaje que llega al equipo se reduce a un nivel seguro.
El resultado es que el equipo protegido no recibe la sobretensión completa, evitando daños en componentes electrónicos. Para entender más a detalle el funcionamiento técnico puede consultar nuestra guía:
Especificaciones Técnicas de los Supresores de Picos y Transientes

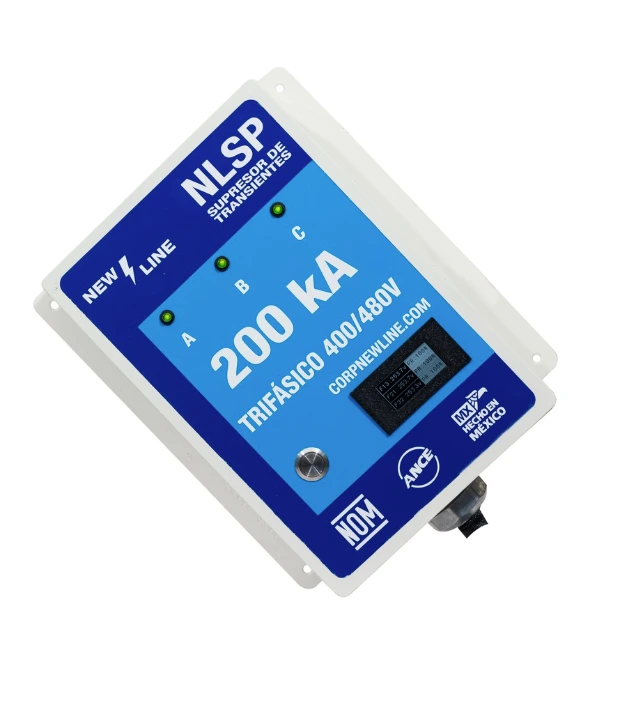

Fabricamos supresores con pantalla LCD con contador de eventos, estado de MOVs y medición de voltaje en supresores desde 200kA.
Para supresores de 10 a 100kA contamos con indicadores de estado LED por desgaste, falla o caída de fase.
Voltaje de Operación Nominal
120VCA / 220VCA / 440VCA / 480VCA / Especiales para sistemas de monofásicos, bifásicos y trifásicos.
Capacidades
50kA / 100kA / 200kA / 400kA / 500kA / 600kA
Modos de Protección
Fase-Fase / Fase-Neutro / Fase-Tierra / Neutro-Tierra
Tecnología de Supresión
Varistores óxido metálicos
Sistema Anti-ignición
Vía polímero termoestable
Tiempo de Respuesta
Menor a 9ns
Frecuencia de Trabajo
50 / 60 Hertz
Gabinete Metálico
Grado NEMA 2 (para uso en interiores)
Tipos de Supresores de Picos Industriales
Dependiendo del tipo de sistema eléctrico, existen diferentes configuraciones de supresores.
Supresores Monofásicos
Los supresores monofásicos se utilizan en sistemas eléctricos de 120V o 127V y son comunes en:
- equipos electrónicos industriales
- sistemas de control
- laboratorios
- telecomunicaciones
Más información sobre estos dispositivos en:
Supresores Bifásicos
Los supresores bifásicos protegen sistemas eléctricos de 220V y se utilizan frecuentemente en:
- instalaciones comerciales
- maquinaria ligera
- centros de carga bifásicos
- aplicaciones industriales medianas
Más información en:

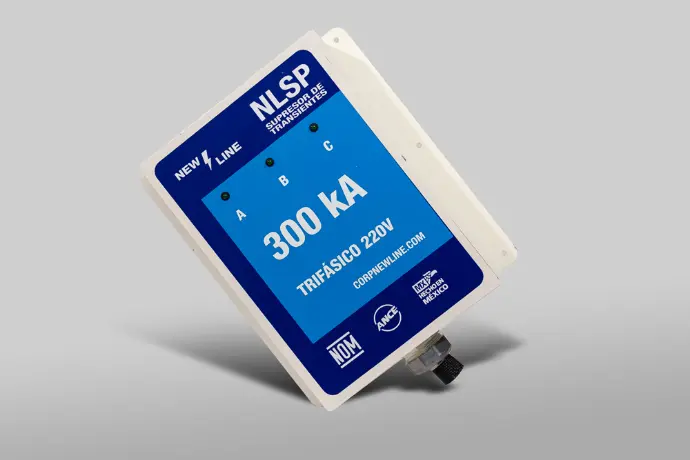

Supresores Trifásicos
Los supresores trifásicos están diseñados para sistemas industriales de mayor potencia como:
- sistemas trifásicos 208 / 220V
- sistemas trifásicos 400 / 440 / 480V
Son utilizados para proteger:
- maquinaria industrial
- tableros de distribución
- variadores de frecuencia
- motores eléctricos
Más información en:
¿Necesita proteger su instalación contra picos de voltaje?
Nuestro equipo puede ayudarle a seleccionar el supresor adecuado para su aplicación industrial. Solicite asesoría técnica o cotización.
Por que NEW LINE
Operación continua
Ambientes industriales severos
Instalación en paralelo sin interrupción
Solicitar cotizaciónInstalación y Clasificación de Supresores de Picos
La correcta instalación de un supresor es fundamental para su funcionamiento. Algunos puntos clave:
- instalación en paralelo al circuito
- conexión adecuada a tierra física
- cables de baja impedancia
- ubicación cercana al tablero o carga protegida
Guía completa de instalación: Instalación de Supresores de Picos

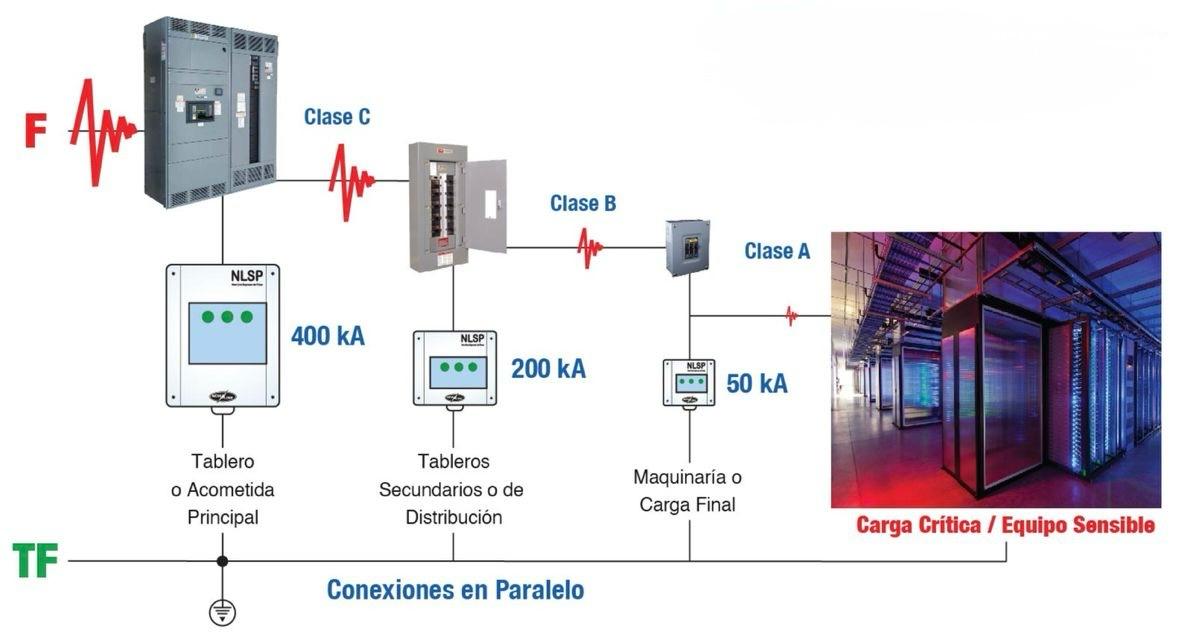

Los supresores de transientes industriales se clasifican en:
Clase A
Instalación lo más cercana posible o contigua al equipo / carga a proteger. Los dispositivos clase A tienen una capacidad de descarga menor que los supresores B o C pero se recomiendan como dispositivos de protección suplementarios para su uso adyacente a la carga o maquinaría final.
Clase B
Instalación en tableros secundarios o tableros de distribución. Los SPD clase B se instalan en cuadros eléctricos secundarios y son adecuados para la protección de cargas derivadas y secundarias.
Clase C
Instalación en el tablero principal o acometida principal. Los dispositivos clase C son los más resistentes disponibles y pueden proteger los sistemas de los rayos directos. Se recomiendan para su uso en edificios comerciales e industriales y se caracterizan por capacidad de protección en kiloamperes muy alta.
Aplicaciones Industriales de los Supresores de Picos
Los supresores de transientes son utilizados en una amplia variedad de aplicaciones industriales y comerciales. Entre las más comunes se encuentran:
Protección de tableros eléctricos
Los tableros de distribución concentran múltiples cargas críticas. Instalar un supresor reduce el riesgo de fallas por sobretensión.
Más información:
Protección de maquinaria industrial
Motores, PLCs y sistemas automatizados son altamente sensibles a transientes eléctricos.
Más información:
Cómo Elegir un Supresor de Picos Industrial
Seleccionar correctamente un supresor depende de varios factores técnicos:
Tipo de sistema eléctrico
Monofásico, bifásico o trifásico.
Capacidad de protección (kA)
Los supresores industriales pueden variar desde 50kA hasta 600kA dependiendo del nivel de riesgo.
Voltaje de operación
El dispositivo debe coincidir con el sistema eléctrico:
- 120 / 127 V
- 208 / 220 / 240 V
- 400 / 440 / 480 V
Ubicación de instalación
Dependiendo de la ubicación se utilizan diferentes tipos de SPD.
Para una guía completa consulte: Como elegir un supresor de picos
Instalación de Supresores de Picos
La correcta instalación de un supresor es fundamental para su funcionamiento.
Algunos puntos clave:
- instalación en paralelo al circuito
- conexión adecuada a tierra física
- cables de baja impedancia
- ubicación cercana al tablero o carga protegida
Guía completa de instalación:
Otros tipos de equipos y protección eléctrica
Además de supresores de picos, fabricamos soluciones completas de regulación y protección de voltaje para sistemas eléctricos industriales.
Reguladores Monofásicos
Para sistemas 127V o 220V de una sola fase, ideales para equipos individuales y cargas específicas.
Reguladores Bifásicos
Para sistemas eléctricos de dos fases, generalmente 220V, con o sin neutro, utilizados en maquinaria y aplicaciones industriales.
Reguladores Trifásicos
Diseñados para instalaciones industriales de alta potencia y maquinaria trifásica crítica.
