Cómo Funciona un Supresor de Transientes Monofásico
Los supresores de picos utilizan tecnología MOV (Metal Oxide Varistor) que responde instantáneamente cuando el voltaje supera el nivel seguro.
Características típicas:
- tiempo de respuesta menor a 20 nanosegundos
- conexión en paralelo al sistema eléctrico
- protección en múltiples modos
Modos de protección comunes:
- Fase – Neutro
- Fase – Tierra
- Neutro – Tierra
Cuando el voltaje excede el nivel de operación seguro, el MOV conduce y desvía la energía del pico hacia tierra. Para entender el funcionamiento en detalle:
Voltajes Comunes en Sistemas Monofásicos
Los sistemas monofásicos más comunes en México operan en los siguientes voltajes.

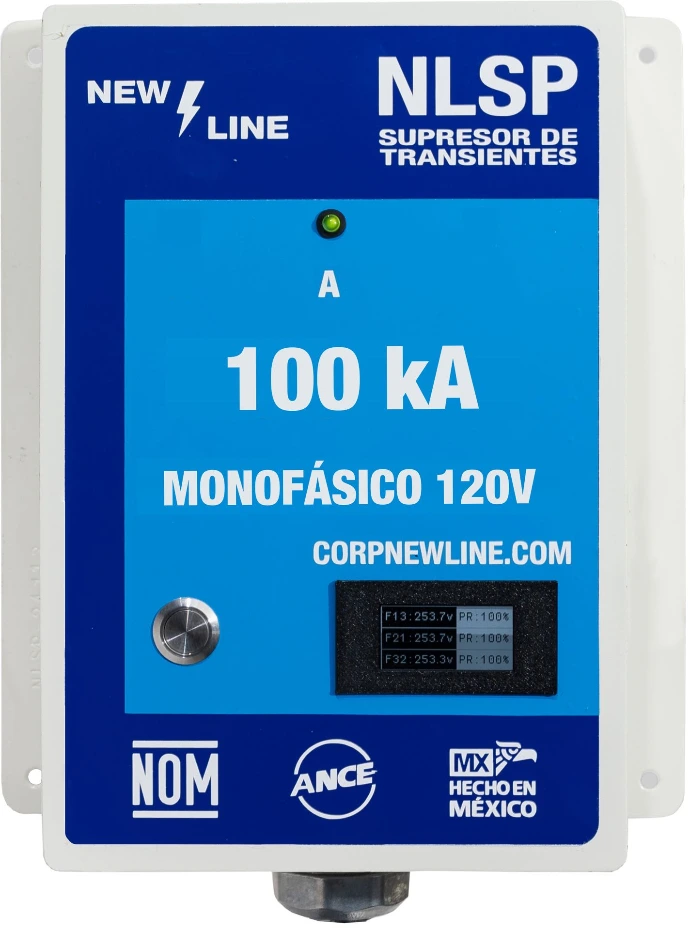

Supresor Monofásico 120V
Utilizado principalmente en:
- equipos electrónicos
- oficinas
- centros comerciales
- sistemas de control
Supresor Monofásico 127V
Muy común en instalaciones eléctricas en México, incluyendo:
- edificios comerciales
- hospitales
- hoteles
- laboratorios
- pequeños procesos industriales
La selección correcta del voltaje garantiza que el supresor opere dentro de su rango de protección. Para saber cómo elegir el equipo adecuado:
Aplicaciones de los Supresores Monofásicos
Protección de Tableros Eléctricos
Un supresor instalado en el tablero eléctrico protege todos los circuitos derivados conectados al sistema.
Esto ayuda a evitar daños en equipos conectados a la red. Más información:
Supresor de picos para tableros electricos
Protección de Equipos Electrónicos
Muchos equipos modernos contienen componentes electrónicos sensibles. Ejemplos:
- sistemas de control
- servidores
- instrumentación industrial
- equipos médicos
- sistemas de telecomunicaciones
Los transientes eléctricos pueden provocar:
- fallas intermitentes
- pérdida de datos
- daño en tarjetas electrónicas
Capacidad de Protección de un Supresor de Picos
Los supresores se clasifican según su capacidad de descarga de corriente, expresada en kiloamperes (kA).
Valores comunes:
- 50 kA
- 100 kA
- 200 kA
Una mayor capacidad de descarga significa que el dispositivo puede absorber eventos de sobretensión más severos.
Instalación de un Supresor Monofásico
Los supresores se instalan en paralelo al circuito protegido dentro del tablero eléctrico.
Recomendaciones importantes:
- mantener cables cortos
- usar conductores adecuados
- contar con un sistema de tierra eficiente
La resistencia del sistema de tierra idealmente debe ser menor a 10 ohms.
Guía completa de instalación:
Supresores Monofásicos Industriales
Los supresores industriales están diseñados para operar en ambientes exigentes.
Características comunes:
- gabinete metálico NEMA / IP
- tecnología MOV de alta capacidad
- protección multietapa
- larga vida útil
Para conocer todos los tipos de supresores disponibles:
Preguntas Frecuentes sobre Supresores Monofásicos
Un supresor de picos monofásico es un dispositivo que protege sistemas eléctricos de una fase contra sobretensiones transitorias causadas por rayos, maniobras eléctricas o perturbaciones en la red.
¿Dónde se instala un supresor de picos monofásico?
Generalmente se instala dentro del tablero eléctrico principal o secundario, conectado en paralelo al circuito protegido.
¿Qué diferencia hay entre un supresor monofásico y uno trifásico?
Un supresor monofásico protege sistemas eléctricos de una sola fase, mientras que un supresor trifásico protege instalaciones industriales que utilizan tres fases.
Más información:
¿Un supresor de picos protege contra rayos?
Sí. Los supresores están diseñados para limitar sobretensiones generadas por descargas atmosféricas indirectas, desviando la energía hacia el sistema de tierra.
¿Cuánto dura un supresor de picos?
La vida útil depende de la cantidad y severidad de los eventos de sobretensión, pero los supresores industriales pueden operar durante muchos años si el sistema eléctrico y la tierra están correctamente instalados.
