Instalación en Tablero Eléctrico
Una de las ubicaciones más comunes para instalar supresores es dentro del tablero eléctrico principal.
Cuando se instala en el tablero principal, el supresor protege:
- circuitos derivados
- maquinaria
- sistemas de control
- equipos electrónicos
Más información:
Conexión del Supresor de Picos
Los supresores se instalan en paralelo al sistema eléctrico.
Esto significa que el dispositivo se conecta al circuito sin interrumpir el flujo normal de energía.
Las conexiones típicas incluyen:
- fase
- neutro
- tierra
En sistemas bifásicos o trifásicos pueden existir conexiones adicionales entre fases.
Importancia del Sistema de Tierra
El sistema de puesta a tierra es fundamental para el funcionamiento de un supresor de picos.
Cuando ocurre un transiente, el supresor desvía la energía hacia el sistema de tierra.
Si la tierra no es adecuada, el dispositivo no podrá disipar correctamente la energía.
Recomendaciones generales:
- resistencia de tierra menor a 10 ohms
- conexiones cortas y directas
- conductores adecuados
Buenas Prácticas de Instalación
Para asegurar el correcto funcionamiento del supresor, se recomienda seguir algunas buenas prácticas.
Mantener conexiones cortas
Las conexiones entre el supresor y el sistema eléctrico deben ser lo más cortas posible para reducir la impedancia.
Utilizar conductores adecuados
Los conductores utilizados deben cumplir con las especificaciones eléctricas del sistema.
Instalar cerca del punto de protección
El supresor debe instalarse lo más cerca posible del equipo o tablero que se desea proteger.
Tipos de Supresores según el Sistema Eléctrico
El tipo de supresor depende de la configuración del sistema eléctrico.
Supresores Monofásicos
Diseñados para sistemas eléctricos de una sola fase. Más información:
Supresores Bifásicos
Utilizados en sistemas 220V de dos fases. Más información:

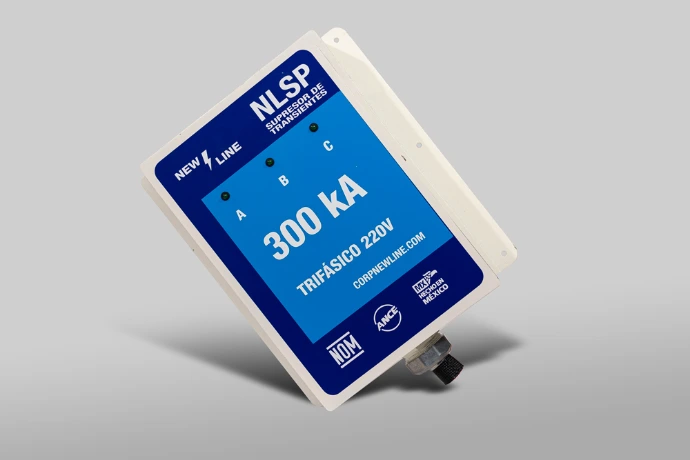

Supresores Trifásicos
Diseñados para instalaciones industriales de tres fases. Más información:

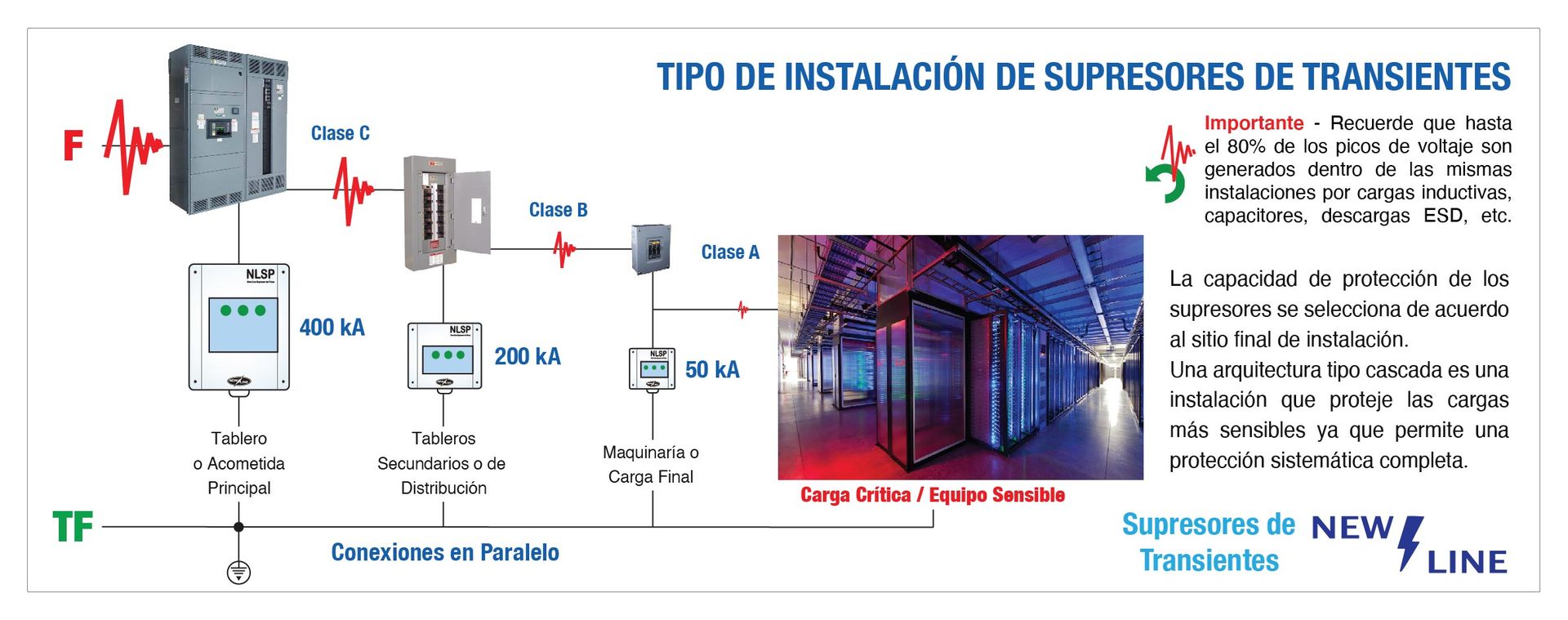

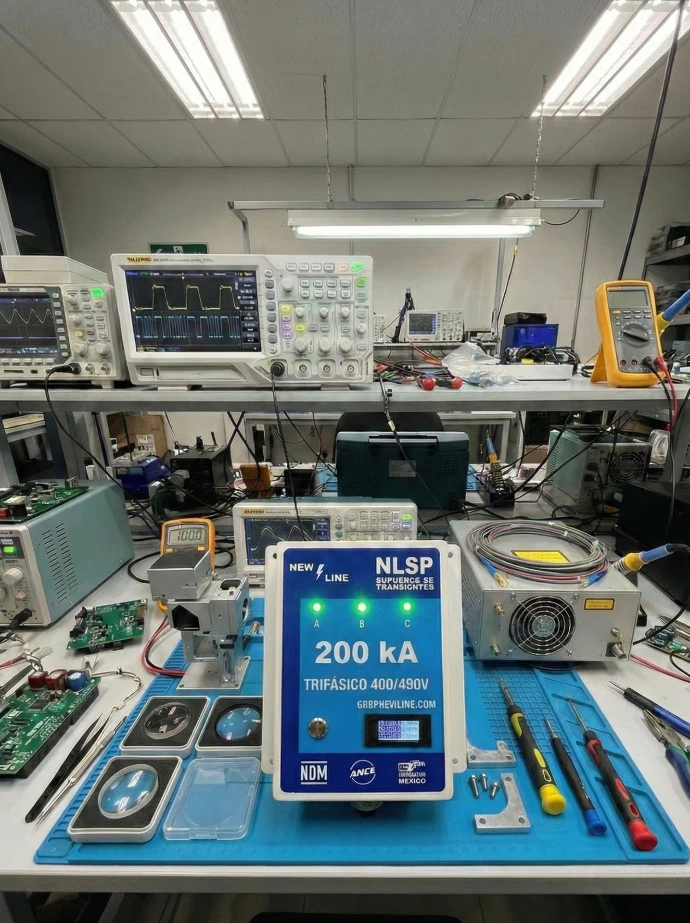

Instalación en Múltiples Niveles de Protección
En instalaciones industriales grandes, es común utilizar protección en cascada.
Esto significa instalar supresores en diferentes niveles del sistema eléctrico:
- entrada principal de energía
- tableros de distribución
- tableros de maquinaria
Este enfoque mejora la capacidad de protección contra sobretensiones.
