Dónde se Instala un Supresor de Picos en un Tablero
Los supresores generalmente se instalan en paralelo al sistema eléctrico, dentro del tablero o cerca del punto de entrada de energía.
Los puntos más comunes de instalación incluyen:
tablero principal de distribución tablero de subdistribución tablero de control industrial tablero de maquinaria
Una correcta ubicación permite que el supresor intercepte los transientes antes de que lleguen a los equipos protegidos.
Guía completa de instalación:
Tipos de Supresores para Tableros Eléctricos
El tipo de supresor depende de la configuración del sistema eléctrico.
Supresor Monofásico para Tablero
Utilizado en instalaciones eléctricas de 120V o 127V, típicas de:
- oficinas
- edificios comerciales
- instalaciones residenciales
Más información:
Supresor Bifásico para Tablero
Diseñado para sistemas eléctricos 220V de dos fases. Se utiliza comúnmente en:
- pequeños procesos industriales
- sistemas de bombeo
- aire acondicionado
Más información:

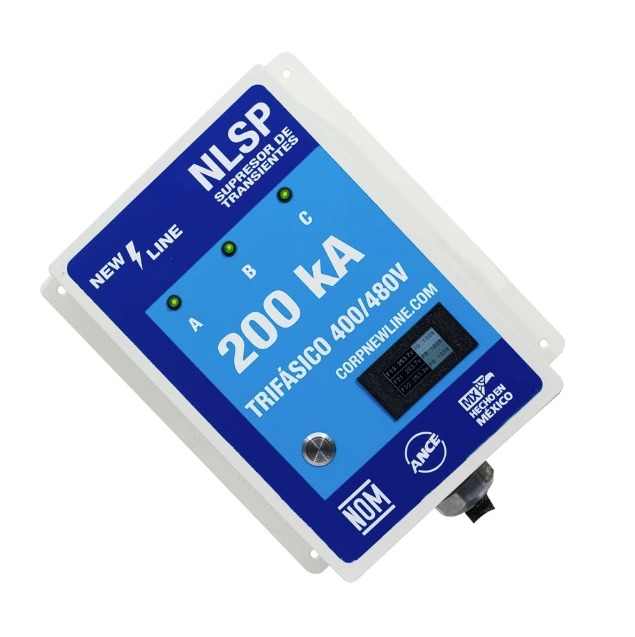

Supresor Trifásico para Tablero
Protege instalaciones industriales que utilizan tres fases. Aplicaciones comunes:
- maquinaria industrial
- variadores de frecuencia
- compresores
- sistemas de automatización
Más información:
Cómo Funciona la Protección contra Sobretensiones en un Tablero
Cuando ocurre una sobretensión, el supresor detecta el aumento de voltaje y activa sus componentes de protección.
El proceso ocurre en milisegundos:
- el supresor detecta el transiente
- el dispositivo conduce la corriente
- la energía se desvía hacia el sistema de tierra
Este proceso evita que el pico de voltaje alcance los equipos conectados al tablero. Para entender el funcionamiento en detalle:
Capacidad de Protección de los Supresores para Tableros
Los supresores se clasifican según su capacidad de descarga, medida en kiloamperes (kA).
Valores comunes en instalaciones industriales:
- 50 kA
- 100 kA
- 200 kA
- hasta 600 kA
La selección depende de factores como:
- nivel de exposición a rayos
- ubicación de la instalación
- criticidad de los equipos protegidos
Requisitos del Sistema de Tierra
Para que el supresor funcione correctamente, es fundamental contar con un sistema de puesta a tierra adecuado.
Recomendaciones generales:
- resistencia de tierra menor a 10 ohms
- conexiones cortas y directas
- conductores adecuados
Una buena puesta a tierra permite que el supresor disipe correctamente la energía del transiente.
Beneficios de Instalar Supresores en Tableros Eléctricos
Instalar supresores en tableros eléctricos ayuda a:
- proteger equipos electrónicos
- reducir fallas eléctricas
- evitar paros de producción
- aumentar la confiabilidad del sistema eléctrico
Por esta razón, los supresores se utilizan ampliamente en:
- plantas industriales
- hospitales
- centros de datos
- edificios comerciales
